No Bearing Surface Inserts for plastic，无承载面嵌件螺母注塑用，简称NB——多么霸气的型号。

NB系列嵌件是GB809嵌件的改进款，螺母两端增加了各1.5mm宽的柱面并加大了螺母外径，这一设计使得被锁件底孔无需接触螺母端面，螺母端面不再承载拉拔力，故称之为非承载面嵌件。

NB型嵌件的设计目的是为了获得最大的拉出和扭矩性能，适应于填充剂（如玻纤）含量较高的热固性塑料或工程塑料。（其它塑料虽然也能应用，但性价比不高）。 NB系列嵌件采用模内注塑方式植入。

NB系列嵌件常用规格从M3到M6，常用长度参考下方表格或由用户自定义。

NB系列嵌件根据材质不同分为：

NBB（黄铜材质，一般为C3604，也是首选材质）；

NBC（碳钢材质，一般为1215快削钢并电镀）；

NBS(不锈钢材质，一般为SUS303)。

一般情况下，带嵌件的塑胶零件在装配过程中，被锁件的孔径需大于螺钉外径且小于嵌件端面直径， 螺钉锁紧后，由嵌件本身（
而非塑胶件）承受大部分载荷。被锁件与嵌件端面的接触面称为承载面，装配设计中需保证安全的承载面。

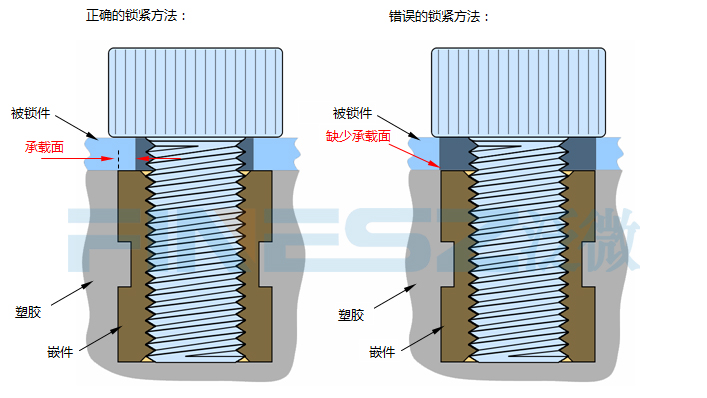

如下图所示，由于被锁件的孔径不同，左为正确实的装配锁紧方法，嵌件本身承受大部分载荷而嵌件与塑胶孔壁的相互作用力降至最低；右为错误的锁紧方法，因被锁件孔径大于嵌件端面直径而缺少承载面，螺钉锁紧产生的夹紧力和扭力传递为嵌件与塑胶孔壁的拉拔力与扭出力，显然是不合理的。

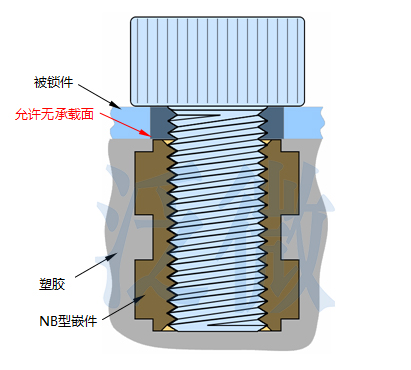

而当被锁件孔径无法满足承载面要求、或被锁件本身材质较软等应用场景，可采用NB型嵌件。NB型嵌件与塑料孔壁的结合力直接承受螺钉拉出力与扭力。由于NB型嵌件加大的外径、以及外圆多台阶设计，嵌件与塑胶的高强度结合力可以弥补承载面缺失带来的载荷。如下图所示：

NB标准（PDF下载）

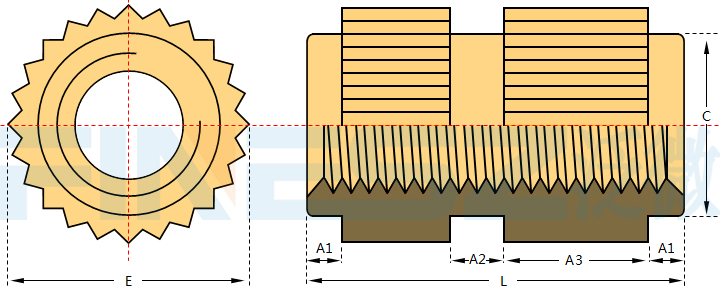

图纸：

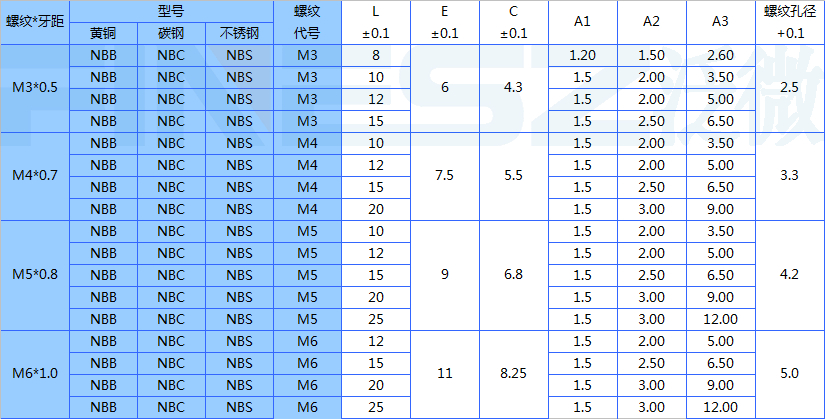

公制规格表（单位MM)：

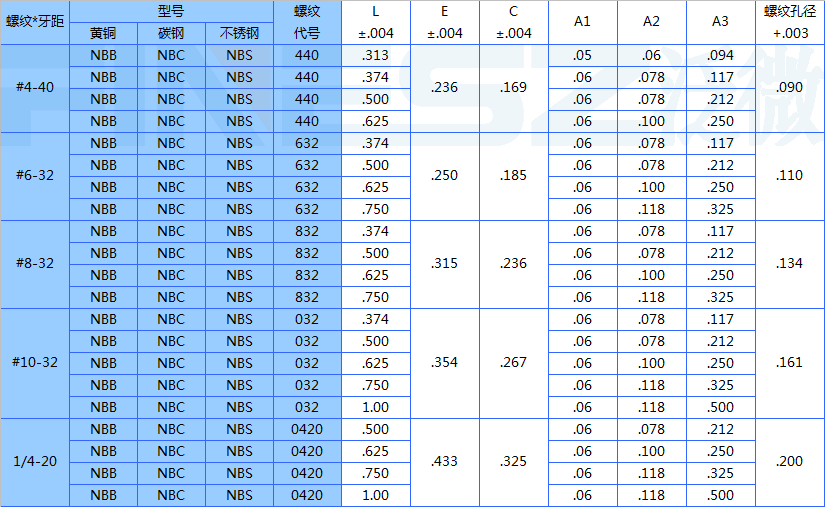

美制规格表（单位inch):

NB型嵌件的注塑安装方法

安装方法如下图所示：

采用模内注塑成型的方法安装NB型螺母，适用于热固性和热塑性塑料，在热固性塑料中更能发挥其特性优势。

NB嵌件在自动化安装过程中可不要求识别正反，人工饲料条件下可将较宽滚花段定向为底端。是否定向对嵌件整体性能影响不大。

NB型嵌件两端柱面直径较小，成型后工件简洁美观。

性能参考

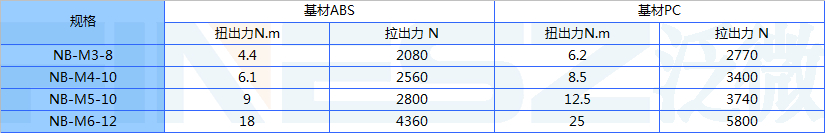

塑料基材材质或填充剂的多样性及含量比例的复杂性，使得难以确定特定应用场景下嵌件的性能数据。以下表格提供的数据仅为ABS和PC条件下合理注塑安装后的参考性能，仅供用户选型参考，具体实际应用数据以用户实测为准。

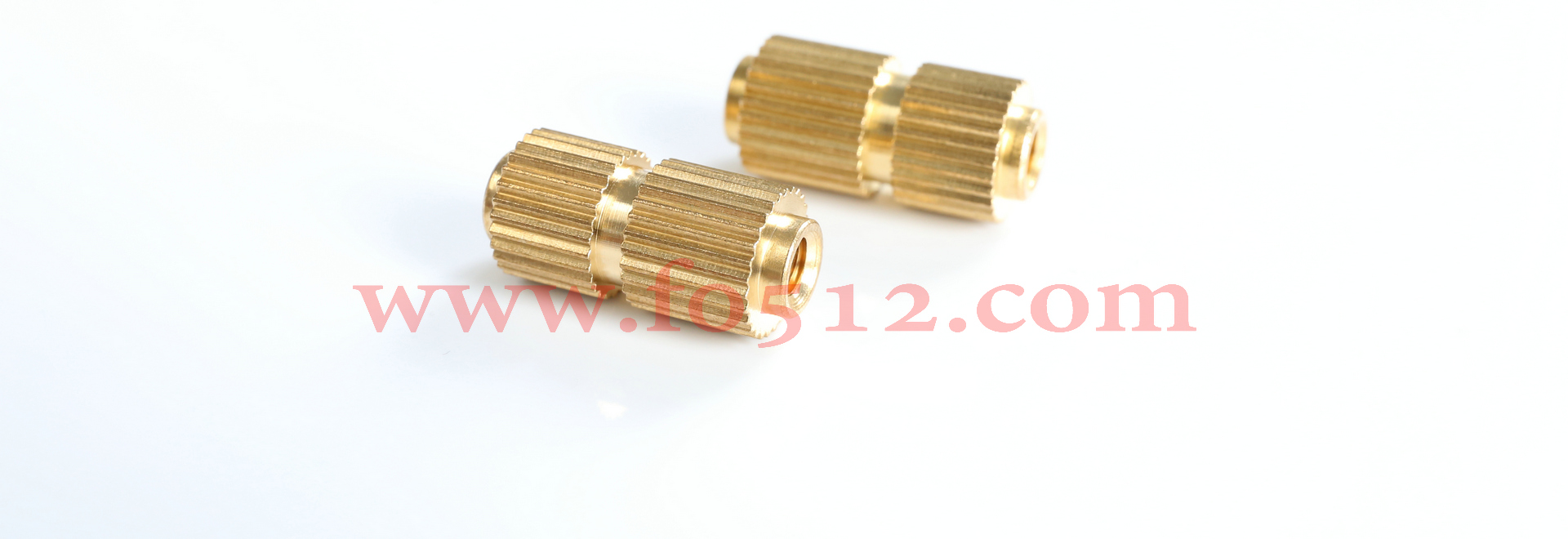

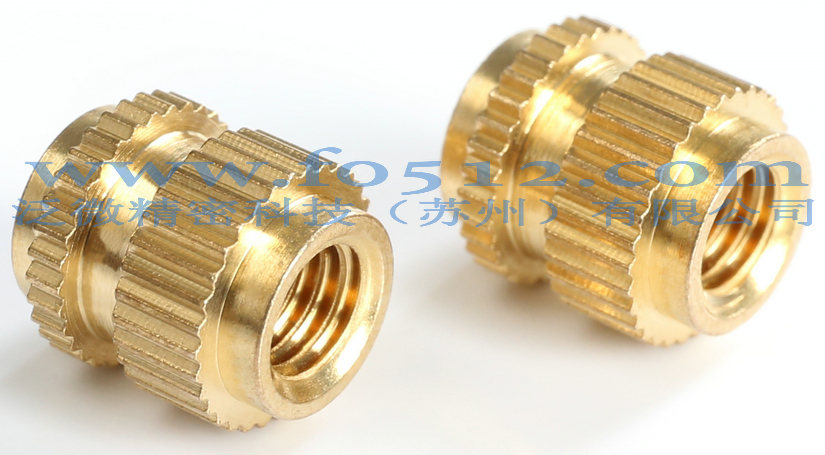

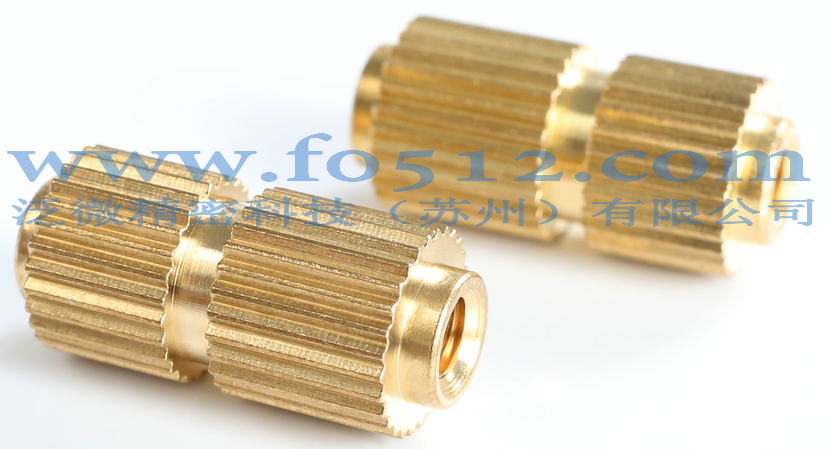

产品展示
