-膨胀嵌入类

PB开槽铜螺母

2 条留言:
PPB铜螺母开槽植入塑料

PB螺母
　　PB螺母是一种可重复嵌入使用的塑胶用嵌入件；
　　PB螺母无需加热或超声，只需简易的压入装置，直接压入塑胶预留孔即。
　　PB螺母压入塑胶孔后，开槽端受挤压产生一定程度收缩，在拧入螺丝后产生膨胀，滚花的柱面楔入塑料孔壁，从而保证可靠的拉出力。
　　PB螺母适用于较硬的热固性塑料。
　　PB螺母材质为（且仅为）黄铜，规格与参数附下。

PB系列铜螺母的标准（PDF下载）

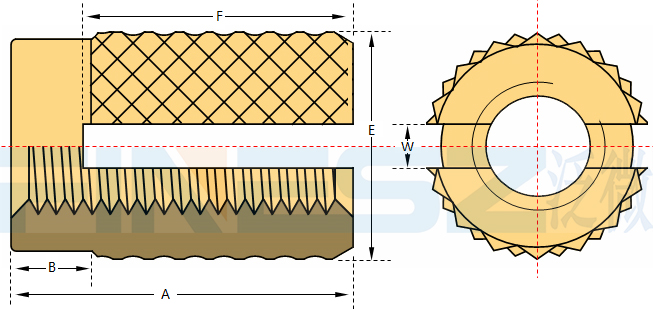

图纸：

PPB开槽螺母塑胶压入用

公制PB螺母规格表（单位MM）：

螺纹*牙距 型号
材质铜		 螺纹
代号		 长度
代号		 A
±0.13		 E
滚花前		 B
±0.4		 F W
±0.4		 孔深
Min		 孔径
±0.05
M3*0.5 PB M3 1 4.77 3.98 1.14 3.56 0.5 5.77 4.00
2 6.35 1.52 4.83 7.35
M4*0.7 PB M4 1 6.35 5.48 1.52 4.83 1.2 7.35 5.50
2 7.95 1.91 5.97 8.95
M5*0.8 PB M5 1 7.95 6.33 1.91 5.97 1.6 8.95 6.35
2 9.52 2.29 7.11 10.52
M6*1 PB M6 1 11.12 7.98 267 8.38 2 12.12 8.00
2 12.7 3.05 9.53 13.7

美制PB螺母规格表(单位 英寸）：

螺纹*牙距 型号
材质铜		 螺纹
代号		 长度
代号		 A
±.005		 E
滚花前		 B
±.015		 F W
±.015		 孔深
Min		 孔径
±.002
#2-56 PB 256 1 .156 ,125 .040 .115 .020 .196 .125
#4-40 PB 440 1 .188 .156 .045 .140 .020 .228 .156
2 .250 .060 .190 .290
#6-32 PB 632 1 .250 .188 .060 .190 .031 .290 188
2 .313 .075 .235 .353
#8-32 PB 832 1 .250 .219 060 .190 .047 .290 .219
2 313 .075 .235 .353
#10-32 PB 032 1 .313 250 075 .235 .062 353 .250
2 .375 .090 .280 .415
1/4-20 PB 0420 1 .438 313 .105 .330 .078 .478 .313
2 .500 .120 .375 .540

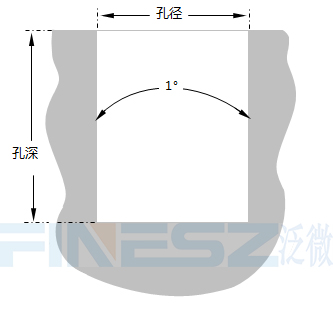

塑胶预留孔的样式：

开嵌螺母的塑料开孔尺寸

安装方法

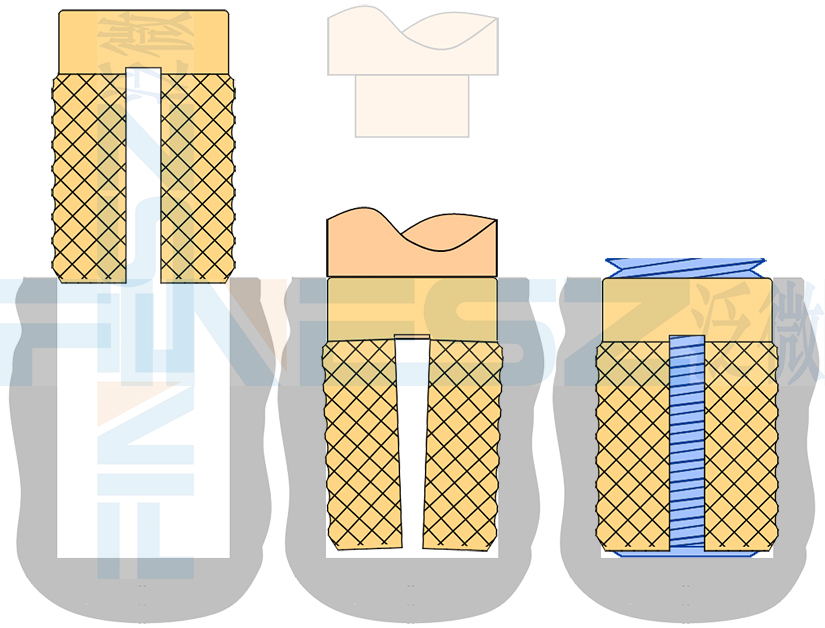

安装方法如下图所示：

PPB带槽螺母的安装方法

1，将带有倒角的开槽端面置于塑胶的预留孔口。
2，采用压机装置将螺母直接压至与塑胶持平。如上图所示，螺母下部分受外部挤压产生一定形变缩口。注意冲头的结构设计如图中所示。
3，拧入螺丝后，缩口受内部挤压产生膨胀，外圆滚花嵌入塑胶孔壁，从而有效保证嵌件的负荷承载 。为达到最佳性能状态，建议螺丝拧到螺母最底端或完全通过螺母。

连贯起来动画效果如下：

（开槽铜螺母的安装动画视频，可点击播放）

性能参考

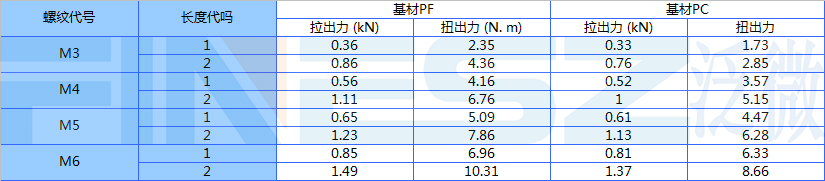

公制规格的PB螺母性能参考：

PPB螺母的安装性能

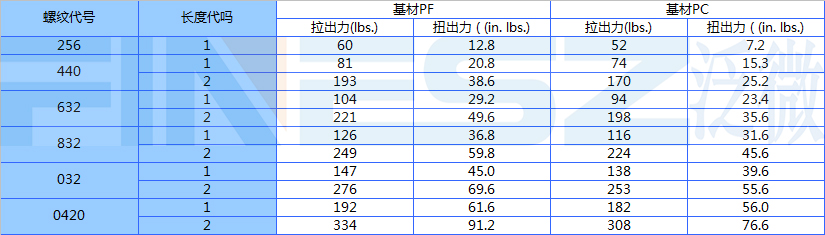

美制PB螺母的性能：

PPB铜螺母

产品展示

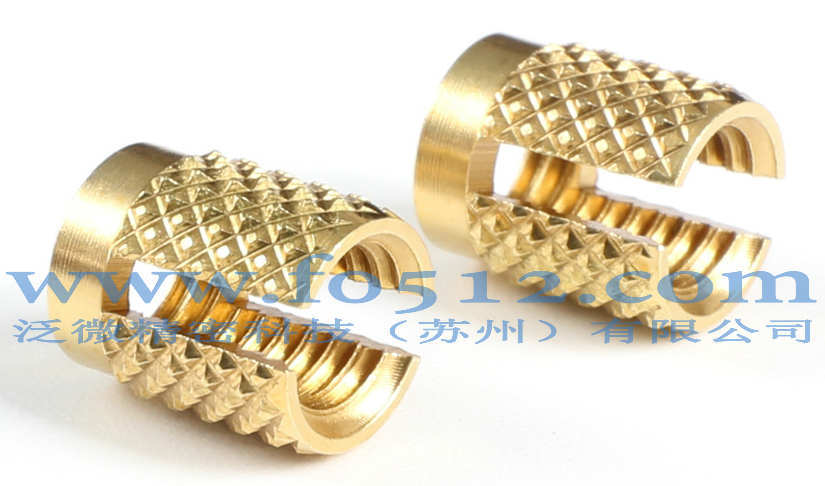

开槽埋置铜螺母
